Réaliser une commande rigide
D'habitude les commandes sont réalisées avec deux manchons de
chape soudés sur une corde à piano, ce qui oblige à sortir le fer à souder !
Horreur! les manchons de chape soudés, c'est pas terrible (cause du crash du
Mars). Si la soudure est mal faite
on s'en aperçoit pas forcément tout de suite, avec le risque que ça lâche
en vol.
Ici, pas de soudure ! et esthétiquement, le tube
alu est bien plus sympa que la corde à piano.
Par contre ce type de commande n'est pas recommandé pour des longueurs
supérieures à 15cm sauf si on augmente les sections des matériaux mis en oeuvre.
On l'utilisera principalement pour les commandes d'ailerons quand les servos
sont dans les ailes.

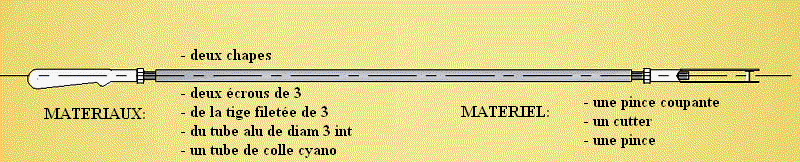

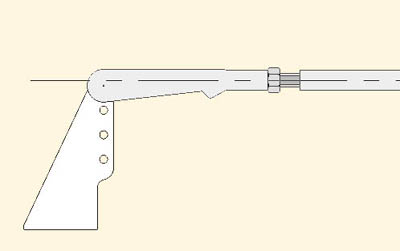

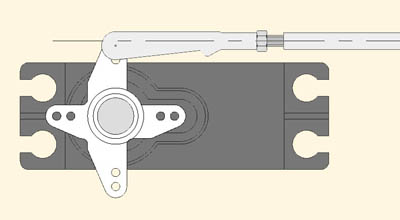

La fabrication est simple, et rapide. La distance
entre l'axe du palonnier et l'axe du guignol moins 2,5cm env. donne la mesure de
la tige filetée.
On coupe ainsi la tige filetée à la pince coupante à la longueur voulue.
On ajuste la commande en vissant les deux chapes et les écrous sur la tige
filetée. La distance entre écrous moins 1cm env. donne la mesure du tube alu. On
coupe le tube alu au cutter en faisant "rouler" la lame avec une légère pression
sur le tube pour éviter de l'écraser.

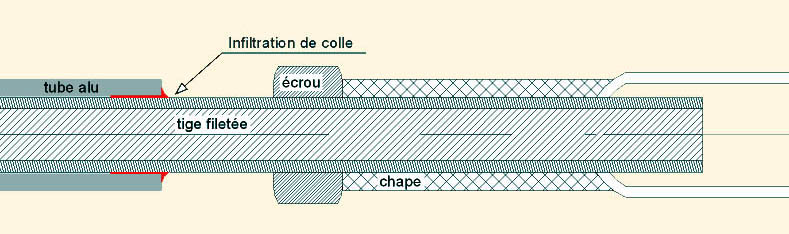

On assemble la commande on serre bien les écrous et on fixe le tube sur la tige filetée en infiltrant de
la cyano. ET VOILA
|
|
|
|
|
|
|
|
|
